Co je nízkoteplotní systém sušení kalu
A nízkoteplotní systém sušení kalu je zpracovatelské zařízení, které snižuje obsah vlhkosti v odpadních vodách nebo průmyslových kalech prostřednictvím řízené výměny tepla v relativně mírném teplotním pásmu, obecně mezi 60 a 100 stupni Celsia, spíše než vysokým teplem používaným při konvenčních způsobech tepelného sušení nebo spalování. Nízkoteplotní sušárna kalu postavená na tomto principu dokáže převést kal se zhruba 83 procenty vody na suchý koláč s asi 10 až 30 procenty vlhkosti, s odpovídajícím snížením objemu a hmotnosti, které může dosáhnout až 90 procent.
Protože proces probíhá v tomto nižším teplotním pásmu, je riziko oxidace a nebezpečí požáru během manipulace sníženo ve srovnání se sušením vysokým teplem a ošetřený materiál má také tendenci zaznamenat významný pokles aktivity patogenů, přičemž účinný sterilizační výkon dosahuje za správných provozních podmínek až 90 procent. Tato kombinace dělá ze systému sušení kalu při nízkých teplotách praktickou volbu pro komunální čistírny odpadních vod a průmyslová zařízení, která potřebují zmenšit objem kalu před přepravou, likvidací nebo opětovným použitím, aniž by byla potřeba vysoká spotřeba paliva spojená se sušením při vysoké teplotě.
Jakmile sušený výstup dosáhne tohoto rozmezí vlhkosti 10 až 30 procent, je mnohem snazší jej spravovat pro odplynění, společné mísení a spalování, kompostování nebo jako vstupní surovinu pro stavební materiály a další cesty obnovy zdrojů. To je jeden z důvodů, proč se tato technologie stala standardním referenčním bodem, když městské a průmyslové podniky plánují projekty snižování kalů.
Jak funguje nízkoteplotní sušička kalu
Pracovní princip nízkoteplotní sušárny kalu je postaven na uzavřené vzduchové smyčce spíše než na otevřeném plameni nebo přímém spalovacím zdroji tepla. Mokrý kal se rozprostírá po dopravním povrchu uvnitř izolované komory, teplý suchý vzduch cirkuluje přes materiál, aby odváděl vlhkost, a tento vlhký vzduch pak prochází odvlhčovacím stupněm, kde voda kondenzuje a odvádí pryč. Vysušený vzduch se znovu ohřívá a posílá zpět komorou, což udržuje energetické ztráty na minimu v průběhu cyklu.
Krmení a rovnoměrná distribuce
Kal vstupuje do systému přes podávací násypku a je rozprostřen v tenké, rovnoměrné vrstvě po sušící ploše. Na rovnoměrném rozložení záleží, protože tlusté nebo nerovnoměrné vrstvy zpomalují uvolňování vlhkosti a vytvářejí nekonzistentní výstup, takže většina konstrukcí nízkoteplotních systémů sušení kalu obsahuje vyrovnávací mechanismus v místě přívodu.
Komora pro nízkoteplotní výměnu tepla
Uvnitř komory se vzduch ohřívá na cílový rozsah, běžně 60 až 100 stupňů Celsia, a prochází přes nebo skrz vrstvu kalu. Nižší teplota snižuje možnost povrchového vytvrzení nebo tvorby povlaku na částicích kalu, což zase pomáhá vlhkosti pokračovat v migraci z vnitřku každé částice směrem k povrchu během sušícího cyklu.
Odpařování vlhkosti a regenerace kondenzátu
Když vzduch absorbuje vlhkost z kalu, je směrována do kondenzační spirály nebo odvlhčovací jednotky, kde se vodní pára přemění zpět na kapalinu a odvede se. Tento krok je zásadní pro udržení účinnosti procesu, protože obnovení této vlhkosti a opětovné ohřátí stejného proudu vzduchu zabrání energetickým nákladům na neustálé nasávání a ohřev čerstvého venkovního vzduchu.
Vypouštění suchého kalu a následná manipulace
Jakmile kal dosáhne cílového vlhkostního pásma, je vypouštěn šnekovým dopravníkem nebo pásovým výstupem pro následnou manipulaci, ať už jde o kompostování, společné míšení a spalování, nebo o použití jako vstup pro výrobu stavebního materiálu. Odpadní vzduch, který se uvolňuje ze systému, obvykle před uvolněním prochází fází úpravy zápachu.
Typický rozsah provozních teplot pro sušení kalu
Volba teploty je jedním z nejjasnějších způsobů, jak odlišit technologie sušení. A nízkoteplotní systém sušení kalu obvykle běží v pásmu 60 až 100 stupňů Celsia, zatímco rotační bubnové termální sušičky a trasy podporované spalováním stoupají mnohem výše. Níže uvedená tabulka a graf shrnují přibližné rozsahy, na které se běžně odkazuje při porovnávání těchto kategorií pro účely plánování.
| Způsob sušení | Typický rozsah teplot | Obecná charakteristika |
|---|---|---|
| Nízkoteplotní systém sušení kalu | 60 °C až 100 °C | Jemná, uzavřená smyčka, nižší spotřeba energie |
| Sušení horkým vzduchem pásového dopravníku | 120 °C až 180 °C | Střední propustnost, vyšší rychlost výměny vzduchu |
| Tepelné sušení v rotačním bubnu | 200 °C až 400 °C | Vysoká průchodnost, vyšší spotřeba paliva |
| Sušení za pomoci spalování | 600 °C až 850 °C | Velmi vysoké teplo, vyhrazené pro specifické toky odpadu |
Tabulka srovnání teplotního rozsahu
Ilustrativní srovnání horních provozních teplot napříč běžnými kategoriemi metod sušení kalu
Snížení obsahu vlhkosti během cyklu sušení
Konečný obsah vlhkosti po sušení kalu závisí na vlastnostech vstupního kalu, době zdržení a konfiguraci systému, ale nízkoteplotní systém sušení kalu je běžně navržen tak, aby snížil vlhkost kalu z přibližně 83 procent na cílový rozsah 10 až 30 procent. Níže uvedená tabulka znázorňuje typickou křivku snižování vlhkosti v jednotlivých fázích v průběhu sušícího cyklu, od mokrého plnění po suché vypouštění.
Typický vzor snižování obsahu vlhkosti krok za krokem v cyklu sušení kalu při nízké teplotě
Spotřeba energie ve srovnání s různými metodami sušení
Spotřeba energie na tunu zpracovaného kalu je jedním z nejpraktičtějších údajů pro plánování rozpočtu projektu pro inženýrské sítě a dimenzování zařízení. Nízkoteplotní sušárna kalu postavená na uzavřeném okruhu recirkulace vzduchu a v mnoha konfiguracích uspořádání sušárny kalu s tepelným čerpadlem obecně spotřebuje znatelně méně energie na tunu než rotační bubnové nebo bleskové metody sušení, které spoléhají na kontinuální ohřev velkých objemů čerstvého vzduchu.
Přibližná spotřeba energie v kilowatthodinách na tunu zpracovaného kalu, uvedena pouze pro obecné srovnání
Vysvětlení technologie sušárny kalu s tepelným čerpadlem
A sušárna kalu s tepelným čerpadlem používá chladicí cyklus spíše než přímo topné těleso na palivo ke zvýšení teploty vzduchu uvnitř sušící komory. Chladivo absorbuje teplo z odcházejícího vlhkého vzduchu, je stlačeno, aby se jeho teplota dále zvýšila, a poté toto teplo uvolňuje zpět do příchozího proudu suchého vzduchu. Vzhledem k tomu, že stejná energie je znovu využívána ve smyčce, místo aby byla odváděna ven, je tato konfigurace jedním z energeticky šetrnějších přístupů v rámci širší kategorie konstrukcí nízkoteplotních systémů sušení kalu.
Tento přístup s uzavřenou smyčkou také podporuje konzistentnější řízení teploty, což je důležité pro kalové proudy s proměnlivým složením, jako jsou ty pocházející z tisku a barvení, výroby papíru, galvanického pokovování, chemického zpracování, úpravy kůže a farmaceutických operací. Důsledná regulace teploty snižuje možnost lokalizovaného přehřátí nebo nedosušení v rámci jedné šarže.
Porovnání technologií sušení kalu
Volba mezi nízkoteplotním systémem sušení kalu, rotační bubnovou sušičkou, tepelnou sušičkou s pásovým dopravníkem nebo solárním sušením na volném vzduchu obvykle spočívá ve zvážení několika faktorů najednou, spíše než při výběru jedné metriky. Radarová tabulka níže uvádí čtyři běžně zmiňované kategorie technologií napříč energetickou účinností, kontrolou zápachu, úrovní automatizace, účinností stopy a mírou snižování vlhkosti, přičemž pro obecné srovnání se používá jednoduchá stupnice 0 až 10.
Obecné srovnání napříč pěti dimenzemi na základě typických charakteristik uvedených pro každou kategorii technologie
Základní součásti systému nízkoteplotního sušení kalu
Většina systémů sdílí společnou sadu stavebních bloků, i když je uspořádání přizpůsobeno pro konkrétní projekt průmyslového systému sušení kalu. Pochopení těchto částí pomáhá při porovnávání nabídek od různých dodavatelů nebo při hodnocení stávající instalace.
- Jednotka pro přivádění kalu a rovnoměrnou distribuci
- Izolovaná nízkoteplotní sušící komora
- Modul tepelného čerpadla nebo výměny odpadního tepla
- Systém cirkulace vzduchu a odvlhčování
- Potrubí pro sběr a odvod kondenzátu
- Automatizovaný ovládací a monitorovací panel
- Jednotka pro odvod a dopravu suchého kalu
- Modul úpravy odpadního vzduchu a zápachu
Průmyslové aplikace nízkoteplotního sušení kalu
An průmyslový systém sušení kalu postavený na nízkoteplotních principech se používá v celé řadě odvětví, protože šetrný tepelný profil v mnoha případech vyhovuje kalu s proměnlivým složením lépe než vysokoteplotní trasy. Níže uvedená tabulka uvádí běžné zdroje kalu a to, co je pro každý z nich během sušení nejdůležitější.
| Průmyslový sektor | Zdroj kalu | Úvaha o sušení |
|---|---|---|
| Komunální odpadní vody | Primární a sekundární úprava kalů | Potřeba velkého objemu, stabilní propustnosti |
| Tisk a barvení | Barvení kalů z odpadních vod | Barevné sloučeniny, význam kontroly zápachu |
| Výroba papíru | Celulózové a papírenské kaly | Vláknitý obsah, proměnná počáteční sušina |
| Galvanické pokovování | Kovonosný procesní kal | Opatrné zacházení před dalším opětovným použitím |
| Chemický průmysl | Zpracovat kal z odpadních vod | Variabilní složení, potřeba dávkového sušení |
| Zpracování kůže | Koželužský kal | Řízení zápachu, organická zátěž |
| Léčiva | Biologické a procesní kaly | Konzistentní kontrola nízké teploty |
Jak vybrat spolehlivého výrobce zařízení na sušení kalu
Porovnání návrhů od více než jednoho výrobce sušárny kalu stojí to za čas, protože správné uložení závisí na vlastnostech kalu na konkrétním místě stejně jako na samotném zařízení. Několik praktických bodů má tendenci oddělovat dobře sladěný návrh od obecného.
- Inženýrské zkušenosti s komunálními i průmyslovými typy kalů
- Schopnost dimenzovat nízkoteplotní sušárnu kalu na aktuální vlhkost a složení vstupního kalu
- Dostupnost celé řady zařízení, od odvodňovacích strojů až po kompletní systémy čištění odpadních vod
- Referenční instalace v celé řadě průmyslových odvětví, nikoli v jediném sektoru
- Jasná technická podpora od konzultace přes návrh, konstrukci a provoz
- Transparentní komunikace o potřebách údržby a dostupnosti náhradních dílů

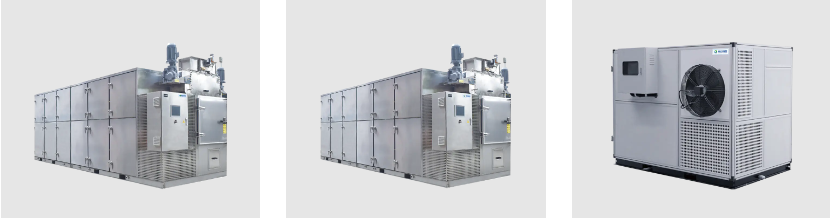

Sortiment produktů a možnosti vlastní konfigurace
Vzhledem k tomu, že složení kalu a podmínky na místě se velmi liší, jediný pevný návrh se zřídka hodí pro každý projekt. V rámci kategorie nízkoteplotních systémů sušení kalu je běžně k dispozici několik konfigurací, z nichž každá je vhodná pro jiné uspořádání nebo situaci zdroje tepla.
Nízkoteplotní pásová sušička kalu
Tato konfigurace využívá konstrukci kontinuálního pásového dopravníku, která je vhodná pro stálou a průběžnou propustnost, takže je prakticky vhodná pro komunální závody a průmyslové areály, které denně vytvářejí kal.
Sušička kalu pro nízkoteplotní odpadní teplo
Tato konfigurace je navržena tak, aby využívala odpadní teplo, které je již k dispozici z jiných výrobních procesů, jako primární zdroj energie, což může snížit dodatečné tepelné zatížení, které musí místo dodávat nad rámec stávajících operací.
Sušička s kryogenní komorou kalu
Tato konfigurace založená na komoře vyhovuje dávkovému zpracování nebo místům s menší dostupnou plochou a nabízí flexibilitu tam, kde uspořádání ve stylu souvislého pásu není praktické.
Pro projekty s neobvyklými charakteristikami kalu, prostorovými omezeními nebo požadavky na integraci, an OEM systém sušení kalu uspořádání nebo spolupráce s a zakázkový dodavatel sušárny kalu umožňuje upravit velikost komory, kapacitu vzduchotechniky a uspořádání ovládání podle skutečných podmínek na místě, spíše než nutit standardní jednotku do neodpovídající aplikace.
Postupy údržby pro dlouhodobý spolehlivý provoz
Rutinní údržba udržuje nízkoteplotní systém sušení kalu v chodu na zamýšlenou účinnost a pomáhá předcházet neplánovaným odstávkám. Níže uvedené body pokrývají oblasti, které obvykle vyžadují nejpravidelnější pozornost.
- Rutinní kontrola pásu a dopravníku na opotřebení nebo vychýlení
- Pravidelné čištění filtru a odvodu kondenzátu
- Kontrola povrchu výměníku tepla, aby se zabránilo usazování vodního kamene
- Kontroly kalibrace senzorů a ovládání
- Plánované čištění vzduchového potrubí a výfukové cesty
- Mazání pohyblivých mechanických částí dle návodu k zařízení
O environmentální technologii Qingben
Qingben Environmental Technology (Jiangsu) Co., Ltd. je profesionální podnik zaměřený na výrobu a servis zařízení na čištění kalů a odpadních vod. Práce se soustřeďují na výzkum a vývoj v oblasti čištění kalů a odpadních vod s řadou produktů, která zahrnuje stroje na odvodňování kalů z dekantačních kalů, zařízení na sušení kalů, kompletní sady zařízení na čištění odpadních vod, zařízení na sušení říčních a jezerních sedimentů a související technické služby.
Jako výrobce nízkoteplotních sušáren a zařízení na sušení kalu se sídlem v Číně je poskytována komplexní technická podpora od projektových konzultací a návrhu přes konstrukci, provoz a údržbu, zaměřená na podporu úspěšné implementace a stabilního chodu projektů čištění odpadních vod a zpracování kalů. Naše nízkoteplotní sušící zařízení kalu může přímo sušit odpadní vodu nebo kal s obsahem vody přibližně 83 procent až na 10 až 30 procent vlhkosti suchého kalu, přičemž snížení dosahuje až 90 procent a účinná sterilizace až 90 procent, přičemž udržuje nízkou spotřebu energie a zabraňuje sekundárnímu znečištění. Díky tomu je vhodný jak pro komunální kaly, tak pro širokou škálu průmyslových kalů, včetně tisku a barvení, výroby papíru, galvanického pokovování, chemického průmyslu, kožedělných a farmaceutických aplikací.
Často kladené otázky
| Q1. Co je nízkoteplotní systém sušení kalu Jedná se o sušící zařízení, které snižuje vlhkost kalu pomocí řízené nízkoteplotní výměny tepla, obvykle v rozmezí 60 až 100 stupňů Celsia, namísto vysokoteplotního tepelného zpracování. | Q2. Jak funguje nízkoteplotní sušárna kalu Kal je přiváděn na dopravní plochu v uzavřené komoře, kde nepřetržitě cirkuluje teplý suchý vzduch, z proudu vzduchu kondenzuje vlhkost a vzduch se znovu ohřívá a recirkuluje. |
| Q3. Jaká teplota se používá pro sušení kalu Nízkoteplotní systémy obecně fungují mezi 60 a 100 stupni Celsia, zatímco běžné tepelné sušičky mohou běžet výrazně nad 150 stupni Celsia. | Q4. Jaká je konečná vlhkost po vysušení kalu V závislosti na vstupním kalu a konfiguraci systému se konečný obsah vlhkosti běžně pohybuje mezi 10 a 30 procenty. |
| Q5. Je energeticky úsporné sušení kalu při nízkých teplotách Protože proces probíhá při nižší teplotě a často získává teplo z proudu vzduchu, spotřeba energie na tunu zpracovaného kalu je obvykle nižší než tepelné sušení při vysoké teplotě. | Q6. Lze použít tepelná čerpadla pro sušení kalů Ano, sušička kalu s tepelným čerpadlem využívá chladicí cyklus k extrakci a opětovnému využití tepla v uzavřené vzduchové smyčce, což je běžný energeticky uvědomělý přístup k sušení při nízkých teplotách. |
| Q7. Jaká je nejlepší technologie sušení kalu Neexistuje jediná technologie, která by vyhovovala každému projektu, správná volba závisí na vlastnostech kalu, potřebách propustnosti, dostupném prostoru a energetických úvahách pro konkrétní místo. | Q8. Jaké jsou výhody sušení při nízké teplotě Mezi výhody obecně patří nižší spotřeba energie, snížené riziko požáru a oxidace, lepší kontrola zápachu a sušený výstup vhodný pro kompostování, společné míchání nebo použití jako surovina pro stavební materiály. |
